在工业自动化控制中，液位变送器作为感知介质液位高度的“眼睛”，其重要性不言而喻。特别是在化工、电力、制药等复杂工况下，如何精准、安全地获取液位信号，一直是工程师关注的焦点。西安相远科技有限公司，作为一家拥有27年生产经验的老牌液位计厂家，深耕液位仪表领域，致力于为不同工况下的客户提供完整的液位计选型服务及专业的解决方案。本文将详细解析其核心产品之一——捆绑式液位变送器的工作原理与调试方法。

一、什么是捆绑式液位变送器？

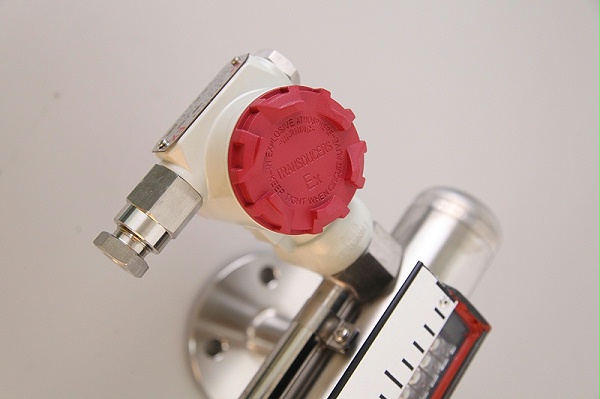

捆绑式液位变送器通常与磁性浮子液位计配套使用，也被称为远传变送器或干簧管液位变送器。它采用非接触式捆绑设计，将传感器模块固定在液位计的主导管外侧，既不占用介质空间，又能实现实时远程监控和信号输出。

二、工作原理

捆绑式液位变送器的工作原理基于磁耦合原理和电阻链分压技术。

磁耦合触发：当磁性浮子随着液位在主导管内上下移动时，浮子内部的永磁体会产生一个磁场。这个磁场穿透非磁化的主导管壁，作用于捆绑在外侧的变送器传感器部分。

电阻链变化：变送器传感器内部排列着一组干簧管芯片和精密电阻。当浮子磁场移动到某一位置时，对应位置的干簧管受磁力作用而吸合，从而使接入电路的电阻值发生变化。

信号转换：变送器内的转换模块将变化的电阻值线性转换为标准的工业信号，通常为二线制4-20mA DC信号。这一信号可以直接接入PLC（可编程逻辑控制器）、DCS（集散控制系统）或二次仪表，从而实现液位的远程显示、控制和报警。

这种原理决定了其具有分辨率可选（5mm或10mm）、稳定性高、不受介质起泡和导电性影响的优点。

三、调试方法

正确的调试是保证液位变送器测量精度的关键。西安相远科技出厂的捆绑式变送器通常已用抱箍固定并经过初步标定，但在现场安装前或使用一段时间后，建议按照以下步骤进行校验：

1. 整体调试（推荐）

安装前，可卸下液位计下法兰，人为移动磁性浮子至实际液位的零点和满度位置。观察指示器示数是否与变送器输出电流相对应（0%→4mA，100%→20mA）。

2. 单独调试

也可将变送器拆下进行单独调试：

零位校准：使用专用磁钢置于变送器传感器部分的零位标记处，此时万用表读取的输出电流应为4mA。若不准确，可调节线路板上的零位电位器（Z）。

满度校准：将磁钢移至满度标记处，输出电流应为20mA。若不准确，调节量程电位器（S）。需反复调整零位和满度，直至两者均符合要求。

3. 安装复位

单独调试完成后，务必用抱箍将变送器重新固定在液位计主导管外侧。此时需注意：液位计的下引液管中心线必须对准指示器刻度标尺的零位和变送器传感器部分的零位标记处，这是确保后续测量准确的前提。

四、选型要点与解决方案

尽管捆绑式液位变送器应用广泛，但在实际选型中，工程师仍需面对各种复杂的工况挑战。作为27年的生产厂家，西安相远科技建议用户在选型时重点关注以下几个方面，以便提供更匹配的解决方案：

介质特性：

腐蚀性介质（如酸、碱）：需选用304衬PTFE（聚四氟乙烯）或316L不锈钢材质的变送器外壳及捆绑组件。

粘稠或易结晶介质：需考虑伴热或特殊接口设计，防止浮子卡阻。

温压范围：

高温高压环境需确认变送器的使用范围。常规产品通常耐受≤120℃的温度，若超出范围需特殊定制。

防爆要求：

在石油化工等易燃易爆场所，必须选择带有防爆认证的产品，如隔爆型（Exd II CT5）或本安型，确保系统安全。

信号与显示：

根据自控系统需求选择4-20mA、HART协议或RS485通讯。对于只有单个安装接口的储罐，西安相远科技还提供一体式温度液位远传变送器，可同时实现液位和温度的双重测量与显示，为客户节省一个安装口。

五、为什么选择西安相远科技？

27年行业积淀：自1999年成立以来，始终专注于物位仪表的研发与生产，产品线涵盖磁翻板液位计、投入式液位计、超声波液位计、雷达液位计等全系列产品，能够应对各种复杂的现场情况。

深度定制能力：不局限于标准品销售，而是深入客户工艺，根据不同的介质密度、压力、温度和腐蚀性，提供完整的液位计选型方案和一站式采购服务。

可靠的产品质量：从干簧管电阻链的精密焊接，到整机的老化测试，严格把控每一道工序，确保4-20mA信号输出的长期稳定性。

捆绑式液位变送器以其安装简便、维护成本低、信号稳定等优点，成为磁翻板液位计实现远传功能的首选搭档。正确的原理理解和精准的调试是保证其长期稳定运行的基础。西安相远科技凭借27年的制造经验，不仅为您提供高品质的液位变送器产品，更致力于做您工厂的“液位管家”，提供从选型指导到售后维护的全生命周期服务。
